アイ‐シー【IC】
読み方：あいしー
《integrated circuit》「集積回路」に同じ。
IC
読み方：アイシー
別名：集積回路，半導体集積回路
ICとは、回路素子をひとつのパッケージとしてまとめた回路のことである。1950年代にウィリアム・ショックレーやロバート・ノイス、ゴードン・ムーアらによって発明・製品化された。
ICは、半導体基板を土台として、ダイオードやトランジスタ、コンデンサ、抵抗などの回路素子を定着させ、それらを配線によって電気的につないでいる。集積方法によってモノシリックICやハイブリッドICなどに分類される。集積方法としては、当初はプリント基板に導線を差し込む挿入実装が行われていたが、最近では基板の表面に表面実装部品（SMD）と呼ばれる電子部品を接着する表面実装技術が普及している。
ICは、集積される素子の規模に応じて、LSI、VLSI、ULSI、などと区別されることがあった。しかし現在ではそのように呼び分けられることも少なくなっている。

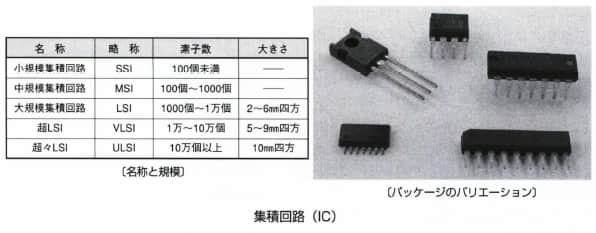

集積回路(IC)
微小な半導体トランジスター(能動素子)やコンデンサー、抵抗(受動素子)を数ミリ角の小さなチップ(基板)上に多数配置し、印刷した配線でつないで、目的に合わせた複数の回路を一体に構成したものである。精密写真印刷の技術により同じものを同時に多数つくることが可能で、大量生産に向いている。使用するトランジスターによりバイポーラー型とMOS型があり、取り扱う信号の性質によりアナログ型、デジタル型がある。トランジスターそのものは数ミクロンのサイズに小さくなっており、1cm角のチップでは数百万個から1千万個を超えるトランジスターが集積されている。携帯電話機やコンピューターの急速な小型化にみられるように、情報通信の処理速度向上、電子制御機器の発展に大きく貢献している。
集積回路
(Integrated circuit から転送)
出典: フリー百科事典『ウィキペディア（Wikipedia）』 (2024/03/07 13:53 UTC 版)
集積回路（しゅうせきかいろ、英: integrated circuit, IC）は、半導体の表面に、微細かつ複雑な電子回路を形成した上で封入した電子部品である。
