オイルポンプ
高い油圧を得るためにギヤ式、トロコイド式などの容積型のポンプが使われている。駆動はクランクシャフトから動力をとり、エンジン回転にほぼ比例して吐出量が増大する。しかし、一定圧力に達した以降は、オイルレギュレーターで余剰のオイルを逃がすようになっている。エンジンを循環する油量は最高回転数の場合、2Lクラスエンジンで30L/分以上、レーシングエンジンでは100L/分以上に達する。エンジンオイルの機能は減摩、密封、冷却、清浄、防錆などの各作用である。また、十分な油量と活力を確保することで耐久性が求められる。ギヤ部分は焼結合金製が多い。
オイルポンプ
出典: フリー百科事典『ウィキペディア（Wikipedia）』 (2024/01/20 09:24 UTC 版)
 | 現在、削除の方針に従って、この項目の一部の版または全体を削除することが審議されています。 削除についての議論は、削除依頼の依頼サブページで行われています。削除の議論中はこのお知らせを除去しないでください。 この項目の執筆者の方々へ： まだ削除は行われていません。削除に対する議論に参加し、削除の方針に該当するかどうか検討してください。また、本項目を既に編集されていた方は、自身の編集した記述内容を念のために控えておいてください。 |
 | この項目は著作権侵害が指摘され、現在審議中です。 審議の結果、該当する投稿以降の全ての版またはこのページ全体（すべての版）が削除される可能性があります。問題箇所の適切な差し戻しが行われていれば、削除の範囲は問題版から差し戻し直前の版までとなる可能性もあります。適切な差し戻しが行われていないと考えられる場合は、この版の編集や引用はしないで下さい。著作権上問題のない自分の投稿内容が削除される可能性のある方は、早めに控えを取っておいて下さい（詳しくはこちらの解説をお読み下さい）。 該当する投稿をされた方へ： ウィキペディアでは、著作権上問題のない投稿のみを受け付けることになっています。他人の著作物を使うときをお読み頂いた上で、審議にご協力をお願いします。自分の著作物を投稿されていた場合は削除依頼を出されたらをご覧下さい。 審議が終わるまで、このお知らせを除去しないでください。 （以下、著作権侵害の可能性がある箇所を取り除いた内容を暫定的に表示します。） |
オイルポンプとは、油を扱うポンプのことである。
油圧機構におけるポンプ
油圧を使う機械類では、動力源としての高い油圧を発生させるために、オイルポンプが使われる。オイルポンプの圧とは、機械的にオイルを「押し出す」圧のことであり、これに時間軸を加え、「単位時間当たりの押し出す回数」により圧の高さを設定できる。
 | この節の加筆が望まれています。 |
内燃機関におけるポンプ

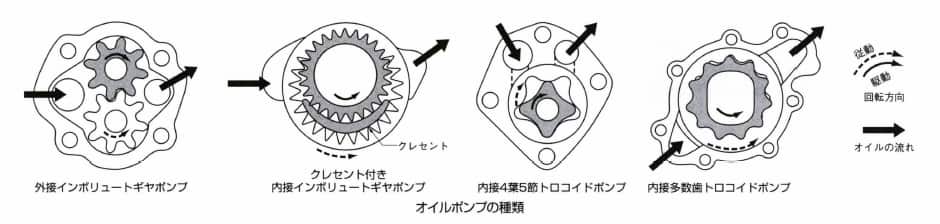

内燃機関においてエンジン内部の各所にエンジンオイルを圧送するためのポンプであり、通常はカムシャフトかクランクシャフトから動力を受け取って駆動する。内部構造により内接ギアタイプと外接ギアタイプの二種類に大別される[1][2]。一般的に、内接ギアタイプはトロコイド歯型またはインボリュート歯型を、外接ギアタイプはインボリュートギア歯型を使用する。
駆動方式としてはクランクシャフト同軸タイプと、チェーンやギア、ベルトなどで駆動される別置きタイプに分かれる。近年、軽量化、コンパクト化を目的に、クランクシャフト同軸タイプではチェーンカバーと一体に、別置きタイプでは直列4気筒エンジンにおいてバランスシャフトと一体にする例もある[3]。
オイルポンプの吐出量と圧力は共に回転数に比例して上昇する[1]が、潤滑系として必要な油圧はエンジン回転数に比例しない。そこで、潤滑系の油圧が過剰にならないように油圧を開放するリリーフバルブが設置される[1]。リリーフ方式はポンプ内で吸入側に循環させる内リリーフ式と、ポンプ外へオイルを排出する外リリーフ式がある[1]。 近年では可変容量式オイルポンプも採用され高回転時に吐出量を減らす事で駆動ロスを減少させている。
オイルポンプの下流にはオイルフィルターが設置してある。油温が低かったり、フィルターが目詰まりを起こしていたりして、油圧が高くなるとオイルフィルターが破損してしまう。そこで、オイルフィルター部にバイパスバルブを設置し、一定圧力以上の油圧がかかった場合にはオイルがフィルタを通らないようバイパスさせている[3]。
オイルポンプにはストレーナーが一体になっているものもある。ストレーナーはオイルポンプ上流側に設置され、ワイヤーメッシュ製のスクリーンが設けられている。オイルパンから吸い上げられたオイルからここで大きめの異物を捕え、オイルポンプを通りオイルフィルターで濾過されてエンジン各部へと送られる。従来、ストレーナーはメッシュが露出し吸い込み口はその内側にあったが、近年は吸い込み口を付けたカバーをストレーナーに設置することで、オイルパン底面に吸い込み口を近づけエア吸い込みを防止している[4]。また、近年は軽量化を目的にストレーナーを従来の板金製から樹脂製に置き換える動きも盛んである[4]。
なお、黎明期のエンジンの中にはこのような自動的に駆動するオイルポンプを備えておらず、ドライバーが手動でオイルタンクからエンジン内部にオイルを送る必要があった車種も存在した。代表的な例がサイドバルブエンジンのハーレーダビッドソンと、日本でライセンス生産された陸王である。ハーレーは第二次世界大戦の軍用仕様（ハーレーダビッドソン・WL）、陸王はモデル末期のRT-2から自動式のオイルポンプに変更されたが、こうした機構が備わる前はエンジンを壊さないために適切なタイミングでオイルを圧送する必要があり、ライダーの熟練度が問われる車両であった。
2ストローク機関では、2ストロークオイルと燃料を混合せずに別々のタンクに給油する、分離給油方式のエンジンでオイルポンプが用いられる。この方式のオイルポンプはクランクシャフトから回転を受け取って駆動する点は4ストロークのそれと変わらないが、スロットルの開度と連動してオイル吐出量が変化するリンク機構を有している点が特徴である。この方式の場合、クランクケース内部のクランクベアリングなどに集中した給油が行える他、スロットルの開度とは独立した制御でオイル供給量の調整が行える為、混合給油方式で特に発生しやすいエンジンブレーキの際の焼きつきを抑制出来る利点がある[5]。
