ファインマン・ダイアグラム

デジタル大辞泉

ファインマン‐ダイアグラム【Feynman diagram】

読み方：ふぁいんまんだいあぐらむ

場の量子論で、時空における素粒子の相互作用を直感的に表した図。一定の規則に基づいて粒子の振る舞いを記述し、摂動展開という近似計算を行うことで、粒子の各種物理量を定量的に求めることが可能となる。米国の物理学者ファインマンが考案。ファインマングラフ。ファインマン図。

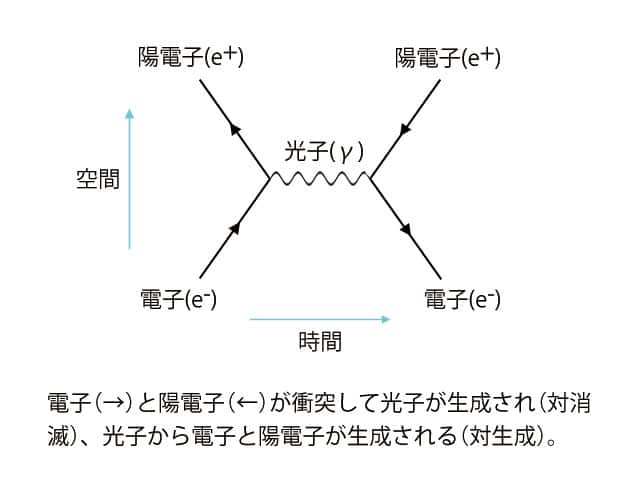

電子の対消滅と対生成

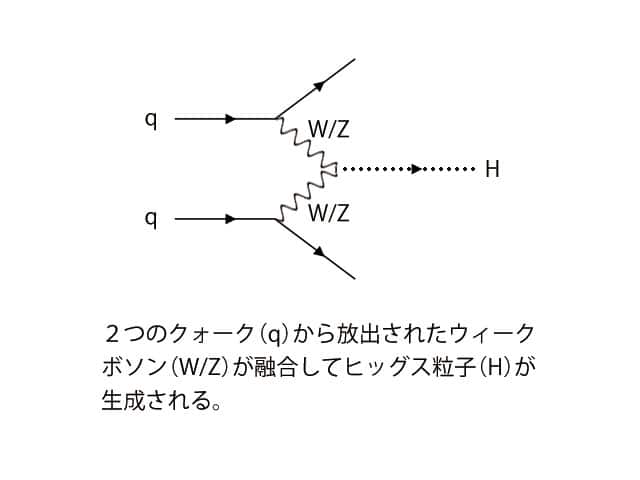

ベクトルボソン融合によるヒッグス粒子の生成

ウィキペディア

ファインマン・ダイアグラム

出典: フリー百科事典『ウィキペディア（Wikipedia）』 (2025/02/15 17:52 UTC 版)

この記事は検証可能な参考文献や出典が全く示されていないか、不十分です。 出典を追加して記事の信頼性向上にご協力ください。（このテンプレートの使い方） 出典検索?: "ファインマン・ダイアグラム" – ニュース · 書籍 · スカラー · CiNii · J-STAGE · NDL · dlib.jp · ジャパンサーチ · TWL (2022年1月)

電子・陽電子と光子との相互作用を表したファインマン・ダイアグラム。

電子と電子の散乱のファインマン・ダイアグラム。仮想的な光子を交換して相互作用する。

場の量子論
(ファインマン・ダイアグラム)
歴史
背景 量子力学 場の理論 ゲージ理論 ヤン＝ミルズ理論 自発的対称性の破れ ポアンカレ群 対称性 荷電共役対称性 交叉対称性（英語版） パリティ 時間反転対称性（T対称性） 方法 量子異常（アノマリー） 有効場の理論 真空期待値 ファデエフ＝ポポフゴースト ファインマン・ダイアグラム 格子ゲージ理論 LSZ簡約公式 分配関数 伝播関数 量子化 繰り込み 真空状態 ウィックの定理 ワイトマンの公理系 方程式 ディラック方程式 クライン–ゴルドン方程式 プロカ方程式 ホイーラー・ドウィット方程式 標準模型 量子電磁力学 量子色力学 ワインバーグ＝サラム理論 ヒッグス機構 未完成理論 量子重力理論 弦理論 超対称性 テクニカラー（英語版） 万物の理論 科学者 アドラー（英語版） • ベーテ • ボゴリューボフ • カラン（英語版） • キャンドリン（英語版） • コールマン • ドウィット • ディラック • ダイソン • フェルミ • ファインマン • フィールツ（英語版） • フレーリッヒ（英語版） • ゲルマン • ゴールドストーン • グロス • トホーフト • ジャッキーヴ（英語版） • クライン • ランダウ • 李政道 • レーマン • マヨラナ • 南部 • パリージ • ポリャコフ • アブドゥッサラーム • シュウィンガー • スキルム • シュテュッケルベルク • シマンチク（英語版） • 朝永 • フェルトマン • ワインバーグ • ワイスコフ • ウィルソン • ウィルチェック • ウィッテン • 楊振寧 • 湯川 • ジマーマン（英語版）
表 話 編 歴

ファインマンダイアグラムは、場の量子論において摂動展開の各項を図に示したものである。それぞれのダイアグラムは素粒子をはじめとする実際の粒子の反応過程を表現している。

ノーベル物理学賞受賞者で量子電磁力学の創始者の一人であるリチャード・P・ファインマンによって提唱されたファインマンルールに基づいて計算することによって素粒子の振る舞いを記述できる。

構成

• 頂点(バーテックス、vertices)：相互作用を表す。ラグランジアンにおける相互作用項の係数は一般に、相互作用を特徴付ける結合定数であり、頂点ではこの結合定数に比例する項が割り当てられる。
• 線：素粒子の伝搬を表す。線の種類で素粒子の種類を表す。相対論的量子力学の帰結として、全ての素粒子には粒子と反粒子が存在する。ファインマン・ダイアグラムの線は粒子と反粒子を、矢印を用いて同時に表す。
  • 外線(external lines)：ある頂点から出てそのままになっている線。考えている反応の始状態と終状態を表す。
  • 内線(internal lines)：ある頂点から出て別の頂点に入っている線。ある頂点の相互作用で作られ、別の頂点の相互作用で消される粒子、つまり量子力学的な仮想状態での粒子を表す。この意味で、内線で記述された粒子は質量殻条件を満たさない。
• 時間軸：時間軸がない場合は、頂点は時空間における点を表す。すなわち時空のあらゆる点（あらゆる場所、あらゆる時刻）での相互作用を表す図になっている。１つの時間軸の無いダイアグラムは、膨大な種類の時間軸が特定された過程の集まりになる。

摂動論

ある始状態と終状態を決めた、すなわち外線を決めたとする。そこから無限個の頂点と内線を作り出せる、すなわち無限個のダイアグラムを作ることができ、無限個の仮想的な中間状態を考えなければならなくなる。そこで頂点の数を何個までと決めておけば、可能なダイアグラムの数は有限個になる。これを摂動論という。

ファインマンルール

ファインマンルールとは、与えられたラグランジアン密度からファインマンダイアグラムの 頂点、外線、内線のそれぞれに物理変数からなる因子(factor)を対応させるルールのことである。物理変数からなる因子とは、多くの場合ベクトル^{[要曖昧さ回避]}やテンソルやスピノルである。 このルールに従い、それぞれのダイアグラムに対応する因子をかけ合わせて積分すると、 摂動的に、S行列から粒子の崩壊率(decay rate)、寿命、断面積(cross section)などの観測可能な物理量を計算することができる。

ファインマンルールには座標空間でのルールと運動量空間でのルールの2種類がある。

これらの対応表を与えるルールは、ある程度の一般的な形もあるが、通常、相互作用の形によってそれぞれ違った形のものが使われる。 一般的なファインマンルールの大雑把な計算の流れは次のように与えられる。

一般的なファインマンルールを用いたS行列の計算の流れ

1. 求めたい摂動の次数に等しいだけの頂点を持ったファインマンダイアグラムをすべて書き出す。この時、相互作用の形によって頂点から出る線の種類と数は決まっている。粒子と反粒子が異なるような場（実でない場）の場合、矢印で粒子の進行する向き（反粒子の進行とは逆方向）を示すことでこれを区別する。
2. ファインマンルールに従い、頂点、内線、外線に対応する因子を全てかけ合わせ、積分を実行する。このときの積分は座標空間の場合、頂点に伴う座標変数について行い、運動量空間の場合は、内線に伴う運動量について行う。
3. ダイアグラムに対称性がある場合は同じ形になるダイアグラムの個数で割る。(Symmetry factor)
4. フェルミオンの反交換関係から出る符号（±）を掛ける。(fermionic sign)
5. 書き出した全てのダイアグラムに対して足しあわせる。

例

→詳細は「ファインマン・ダイアグラムの一覧」を参照

中性子のベータ崩壊

右図に中性子のベータ崩壊についてファインマンダイアグラムを示す。直線はフェルミオンを表し、波線はゲージボソンを示す。ダウンクォーク d がアップクォーク u に変換されるときウィークボゾン W^- を放出し、不安定なボゾンは電子 e^- と反ニュートリノ ${\displaystyle {\overline {\nu _{\mathrm {e} }}}}$

ウィキメディア・コモンズには、ファインマン・ダイアグラムに関連するメディアがあります。
