ダイヤル‐ゲージ【dial gauge】

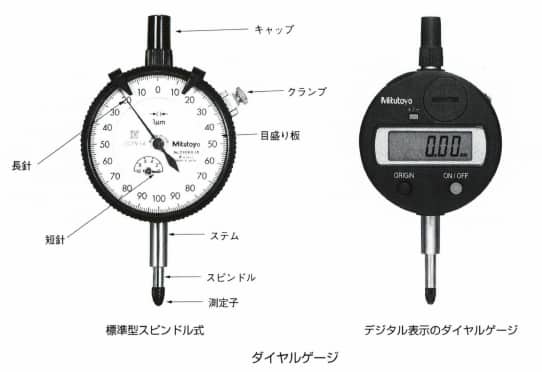

ダイヤルゲージ
長さ測定器の一種で、機構的には測定子と歯車と指針が主で構成されている。測定方法は、測定子をマスターに当て、ゼロ点合わせを行ったあと、ワークに当て、マスターとワークの差をダイヤル指針の動きで読み取る。測定子の動きは歯車で拡大され、指針を動かすため高精度で読み取ることができる。この測定器の特徴は、高精度の測定ができ価格も比較的安く、小型軽量で取り扱いが容易、測定範囲が広く連続した変位量を測定することができる、などがあげられる。またその種類は、測定子の動き、形状によりスピンドル式、バックプランジャー式、てこ式などがある。最小目盛0.001mm、0.01mmなどが多く使われている。
ダイヤルゲージ
出典: フリー百科事典『ウィキペディア（Wikipedia）』 (2020/09/23 03:27 UTC 版)
ナビゲーションに移動 検索に移動
ダイヤルゲージ（独: Messuhr、英: Dial gauge)とは、短い直線距離を正確に測るための道具（計測器）である。
アナログ式のものは、測定子が付いたスピンドルの直線運動を歯車（ラックアンド・ピニオン）によって回転運動に変換し、さらに歯車を用いて拡大し、目盛りと指針でその動きの大きさを表す。 測定域 0-10mm 目量1/100mmが一般的である。 目量1/1000mmの製品も存在する。
デジタル式のものは、測定子が付いたスピンドルの直線の動きをエンコーダーを用いて読み取り、液晶や表示器にエンコーダーが読み取った値を表示する。
ほかの計測機器の様に直接数値を測るのではなく、基準との差を計測したり、平行出しをするのに使われることが多い。また、旋盤など一部の工作機械を使用する際に、回転軸やそれに装着されている物の振れを計測するのにも使われる。
ダイアルインジケータ（てこ式ダイヤルゲージ）というものもある。
主な製造メーカー
日本
- 尾崎製作所
- ミツトヨ
- シチズンファインデバイス
- 新潟精機
- テクロック
海外
- マール
- ダイヤテスト
- オスカーシュベンク
- テサ
- シルバック
- ジロータスト
