VSWR (電圧定在波比)

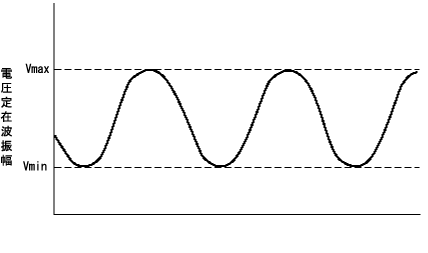

電圧定在波の極大・極小の比、負荷の整合状態を表すパラメータとして用いられ、50 Ω 系で規定している。
定義は以下の通り

ウィキペディア

定在波比

出典: フリー百科事典『ウィキペディア（Wikipedia）』 (2023/09/06 09:31 UTC 版)

この記事には複数の問題があります。改善やノートページでの議論にご協力ください。 出典がまったく示されていないか不十分です。内容に関する文献や情報源が必要です。（2015年12月） 独自研究が含まれているおそれがあります。（2015年12月） 出典検索?: "定在波比" – ニュース · 書籍 · スカラー · CiNii · J-STAGE · NDL · dlib.jp · ジャパンサーチ · TWL

電圧定在波比 Voltage Standing Wave Ratio
量記号	VSWR
次元	無次元量
テンプレートを表示

定在波比 (ていざいはひ、SWR: Standing Wave Ratio) は、交流の伝送線路における進行波と反射波の関係を示す数値であり、主として高周波で有用な概念である。

電圧の比を扱うことが多く、この場合は特に電圧定在波比 (VSWR: Voltage Standing Wave Ratio) と呼ばれる。VSWRはVSと俗称されることがある。

無線通信で送信を行う際にはアンテナの定在波比の測定が必須と言える。

定在波は、周波数に対してどれだけの物理的大きさを持っているかによりその発生量が決まる。回路の大きさが相対的に大きい場合は、その位相変化が無視できなくなるためである。周波数が極端に低い（50Hzもしくは60Hz）商用電源でも伝送線路網が何千キロにもなる場合、相対的に波長に比べ線路が長くなり位相の変換が無視できなくなりVSWRが高くなる可能性がある。

本項では狭義の定在波比として、給電線と空中線 (アンテナ) の関係について解説している。

給電線を伝送線路、アンテナを電子部品に置き換えて考えてよい。SWR = 1 の場合に給電線から空中線に供給された電力が全て放射され、それ以外の場合には電力の一部が給電線に反射波として分布し、有効に放射されなくなる。

アンテナの定在波比を測定する計測器はSWR計 (SWRメーター) と呼ばれる。SWRの測定の他、通過電力の測定も可能な機種が多い。SWRを正確に測定するにはネットワークアナライザが使われる。

負荷VSWRの定義と定性的説明

特性インピーダンスが ${\displaystyle Z_{0}}$
