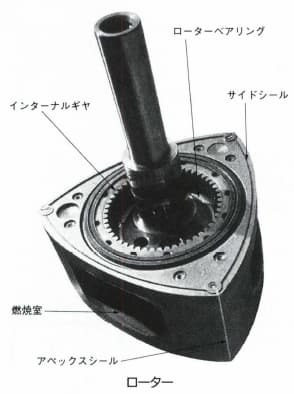

ローター
レシプロエンジンのピストンに相当するロータリーエンジンの特殊鋳鉄部品。ローターハウジング内部で遊星運動を行うことで作動室を形成する。3角形の輪郭はペリトロコイドの内包絡線が用いられ、吸排気ポートの開閉制御を行う機能もあわせもつ。作動室の気密を保つガスシールが3角形の頂点と側面に、そしてオイルの作動室への漏れを防ぐオイルシールが側面に組み込まれる。片側の側面にはインターナルギヤが取り付けられ、サイド、ハウジングに固定されたステーショナリーギヤと噛み合って、ローターがローターハウジング内壁に沿って回転するように動きを規制する。ローター中心部のローター軸受けを介して、エキセントリックシャフトにより支えられる。また、ローターの冷却は油冷式が主流であり、エキセントリックシャフトからローター内部に供給された潤滑オイルの一部が、ローターの遊星回転による慣性力によってローター壁面を冷却し、自動的にローター中心部からオイルパンへ排出される。
参照 ぺリトロコイドローター
